Оборудование

Инжиниринговый центр прототипирования высокой сложности «Кинетика» обладает современной технологической и производственной базой. Используя площадку центра, возможно разработать, спроектировать, произвести и собрать прототип любого уровня сложности.

Инженерно-производственный комплекс включает следующие технологические и производственные участки:

  • металлообработка;
  • аддитивные технологии (печать металлом, пластиком);
  • абразивная обработка;
  • изготовление оснастки;
  • обработка композитов;
  • метрология;
  • покраска, покрытия, металлизация;
  • литье полимеров;
  • слесарный участок;
  • раскрой и обработка листовых металлов;
  • участок финальной сборки.
Некоторые единицы оборудования
НаименованиеПроизводственная операцияТехнические характеристики

Станок гидроабразивной резки FLOW Модель М-3020b DWJ XD HyPlex Prime 30 (Premium)

Гидроабразивная резкаРабочий стол (зона резки)
Ось Х: 3 000 мм
Ось Y: 2 000 мм
Ось Z: 200 мм

Макс. высота заготовки: 150 мм
Точность линейного позиционирования осей Х и Y: ± 0,06 (± 0,03) мм \ 1 м
Точность повторяемости осей Х и Y: ± 0,05 мм
Скорость — Ускоренный режим (холостой ход): макс. 12 700 мм \ мин
Рабочее давление 3800 бар

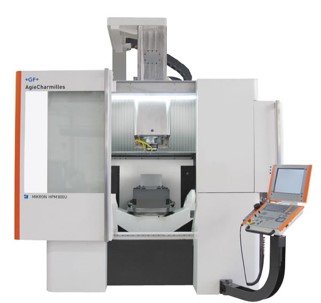

Пятикоординатный фрезерный центр с ЧПУ MIKRON HPM 800U

Фрезеровка металлаГабариты обработки по осям:
Х (): 800 мм.
Y (): 800 мм.
Z (): 550 мм.
Максимальный вес заготовки: 500 кг.
Паспортная точность: ±0,005 мм.
Крутящий момент шпинделя:84 Нм
Максимальная частота вращения об/мин: 20 000

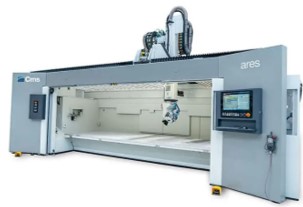

Пятикоординатный фрезерный центр ЧПУ CMS ARES 4826

ФрезеровкаГабариты обработки по осям:
Х (): 4800 мм.
Y (): 2600 мм.
Z (): 1220 мм.
Максимальный вес заготовки: 3500 кг.
Паспортная точность: ±0,03 мм.
Крутящий момент шпинделя:28 Нм
Максимальная частота вращения об/мин: 24 000

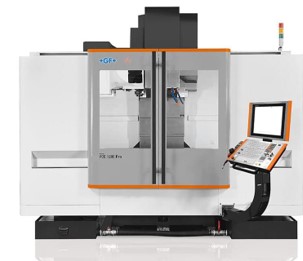

Трехкоординатный фрезерный обрабатывающий центр с ЧПУ MIKRON VCE 1200 PRO

Фрезеровка металлаГабариты обработки по осям:
Х (): 1200 мм.
Y (): 600 мм.
Z (): 600 мм.
Максимальный вес заготовки: 1700 кг.
Паспортная точность: ±0,01 мм.
Крутящий момент шпинделя:209 Нм
Максимальная частота вращения об/мин: 10 000

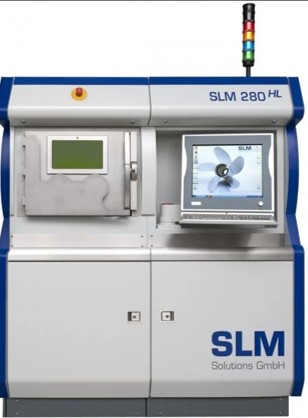

Установка селективного лазерного плавления металлического порошка SLM280HL

3D-печатьОбласть печати: 280×280×365 мм
Скорость печати / выращивания — До 113 см³/ч
Тип лазера — IPG-волоконный лазер
Мощность лазера — 400-1000 Вт
Расход
инертный газа при построении 13 л/мин (аргон)
Расход инертный газа при продувке (начало работы) 160 л/мин (аргон)
Поддерживаемые материалы титан, сталь, алюминий, кобальт-хром, никель

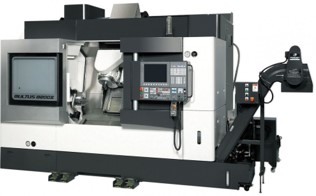

Токарный фрезерный горизонтальный обрабатывающий центр OKUMA модели MULTUS B200II

Токарные-фрезерные работыГабариты обработки :
Макс. диаметр обточки Ø [мм] — 600мм
Макс. длина детали [мм] — 550мм
Максимальный вес заготовки: 600 кг.
Паспортная точность: ±0,01 мм.
Максимальная частота вращения об/мин: 6 000

Электроэрозийный проволочно-вырезной станок GF AgieCharmilles модели CUT 30Р

ЭлектроэрозияПеремещение по оси X 600 мм
Перемещение по оси Y 400 мм
Перемещение по оси Z 350 мм
Перемещение по оси U +/- 50 мм
Перемещение по оси V +/- 50 мм
Размеры заготовки (ДxШxВ) 1000×800×350 мм
Вес заготовки 1000 кг
Угол конусности 30° высоте заготовки 220 мм
Шероховатость поверхности Ra 0,25 μм

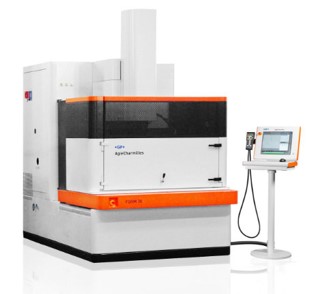

Электроэрозионный прошивочный станок GF AgieCharmilles модели FORM 30

ЭлектроэрозияМаксимальные размеры обрабатываемой детали (X/Y/Z): 1000×700×400 мм
Максимальный вес обрабатываемой детали: 1000 кг
Устройство для смены инструмента: 6 позиций
Расстояние между столом и патроном мин.: 250 мм
Расстояние между столом и патроном макс.: 650 мм
Объем диэлектрика: 750 Литров
Рабочий ток: 104 Ампера
Максимальный вес электрода: 50 кг
Ось C: Интегрирован с частотой вращения 0-55 об/мин
Вес
машины: 3000 кг

Гибочный гидравлический пресс с числовым программным управлением TruBend 3066

ГибкаУсилие пресса 66 тонн
Максимальная длина гибки 2040 мм
Перемещение упоров по 4 осям

Окрасочно-сушильное оборудование с камерой проходного типа с компл. принадлежностей для участка подготовки и окраски

Покрасочные работыКамера 6000Х4000Х3500

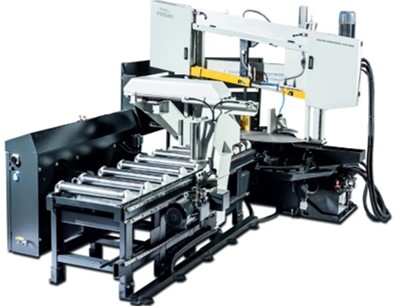

Полуавтоматический двухколонный ленточнопильный станок с поворотным столом PEGAS 360[600 HORIZONTAL

РезкаЗона обработки при 0º - Ø360, □500×340мм

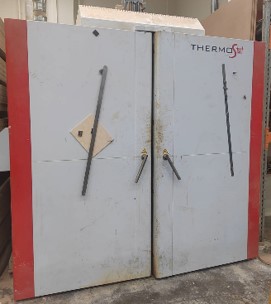

Индустриальная печь ThermoStat L-line

ТермообработкаМаксимальная температура 250С
Камера 2000Х2000Х2000 мм
